Bantalan Bola Groove Grooved vs. Deep: Perbedaan & Aplikasi Utama

I. PENDAHULUAN

A. Secara singkat tentukan bantalan bola alur berlekuk dan dalam

Bantalan bola berlekuk , juga dikenal sebagai bantalan bola alur yang dalam, adalah salah satu jenis bantalan paling umum yang digunakan dalam aplikasi mekanis. Bantalan ini terdiri dari ras dalam, balapan luar, dan bola yang berputar di antara mereka, memberikan gerakan rotasi yang halus. "Groove" mengacu pada balap yang lebih dalam dalam desain yang membantu mengakomodasi muatan yang lebih tinggi dan menawarkan gerakan yang lebih halus.

Bantalan bola alur yang dalam, khususnya, dirancang dengan balap yang lebih dalam untuk memungkinkan bola mempertahankan lebih banyak kontak dengan balapan, yang mengarah ke penanganan beban yang lebih baik dan operasi yang lebih stabil, terutama di bawah beban radial. Desain ini membuat mereka serbaguna untuk berbagai aplikasi.

B. Sorot pentingnya memahami perbedaan mereka

Memahami perbedaan antara bantalan bola Grooved (Deep Groove) dan jenis lain, seperti bantalan rol silindris, sangat penting untuk memilih bantalan yang tepat untuk aplikasi tertentu. Memilih jenis bantalan yang tepat dapat mempengaruhi kinerja, umur panjang, dan efisiensi mesin, dari operasi berkecepatan tinggi di motor listrik hingga kegunaan tugas berat dalam mesin. Dengan mengenali keuntungan dan keterbatasan spesifik dari masing-masing jenis, insinyur dapat membuat keputusan yang lebih tepat yang berkontribusi pada keDanalan dan efektivitas biaya desain mereka.

Ii. Bantalan bola alur yang dalam

A. Jelaskan desain dan struktur

Bantalan bola alur yang dalam adalah salah satu desain bantalan yang paling sederhana dan paling serbaguna. Struktur dasar mereka terdiri dari tiga komponen utama:

1. Balapan batin : Cincin bagian dalam, yang pas dengan poros.
2. Balapan luar : Cincin luar, yang cocok dengan perumahan.
3. Bola : Satu set baja atau bola keramik yang berguling antara balapan dalam dan luar.

Raceway (alur) dalam bantalan bola alur yang dalam dirancang untuk lebih dalam dari bantalan bola standar. Alur yang lebih dalam ini memungkinkan kontak yang lebih besar antara bola dan balapan, yang meningkatkan kapasitas beban dan meningkatkan stabilitas. Alur biasanya melingkar, yang membantu mengurangi gesekan selama rotasi.

Bantalan bola alur yang dalam biasanya terlindung atau disegel untuk melindungi bola dari tanah, kelembaban, dan kontaminan lainnya, memastikan kinerja yang tahan lama. Mereka datang dalam berbagai ukuran, dengan yang paling umum adalah varietas baris tunggal, meskipun desain dua dan tiga baris juga tersedia.

B. Diskusikan kapasitas beban (radial dan aksial)

Kapasitas beban bantalan bola alur yang dalam terutama radial tetapi juga mencakup beberapa kemampuan untuk menangani beban aksial (dorong).

• Kapasitas beban radial : Ini adalah kemampuan bantalan untuk mendukung beban yang tegak lurus terhadap poros. Bantalan bola alur yang dalam memiliki kapasitas beban radial yang baik untuk ukurannya dan mampu menangani beban radial sedang dengan mudah. Kapasitas beban radial biasanya lebih tinggi ketika bantalan dirancang dengan ukuran bola yang lebih besar.

• Kapasitas beban aksial : Tidak seperti bantalan kontak sudut, bantalan bola alur yang dalam juga dapat menangani beban aksial (beban sejajar dengan poros), tetapi kapasitasnya relatif lebih rendah. Kapasitas beban aksial terbatas karena bola tidak bersentuhan langsung dengan balapan pada sudut tertentu seperti pada desain kontak sudut.

Perbandingan Kapasitas Beban (Contoh):

C. Aplikasi Umum (Motor Listrik, Pompa)

Bantalan bola alur yang dalam banyak digunakan dalam berbagai aplikasi karena keserbagunaannya. Beberapa aplikasi umum meliputi:

• Motor listrik : Keserbagunaan dan kemampuan untuk menangani beban radial dan aksial membuat bantalan bola alur yang dalam ideal untuk motor listrik, yang membutuhkan operasi yang halus dan berkelanjutan.
• Pompa : Dalam pompa sentrifugal, bantalan bola alur yang dalam mendukung poros berputar sambil menangani beban aksial dan radial sedang.
• Peralatan Rumah Tangga : Penggemar, mesin cuci, dan peralatan lain yang membutuhkan rotasi halus juga mendapat manfaat dari karakteristik bantalan bola alur yang dalam.
• Aplikasi otomotif : Alternator, roda, dan bagian berputar lainnya dalam kendaraan sering mengandalkan bantalan bola alur yang dalam untuk keandalannya.

D. Keuntungan: Fleksibilitas, Kemampuan Kecepatan Tinggi, Pemeliharaan Rendah

Bantalan bola alur yang dalam menawarkan beberapa keunggulan utama:

1. Keserbagunaan : Bantalan ini dapat digunakan dalam berbagai aplikasi, termasuk sistem bantalan beban ringan dan sedang. Desain sederhana mereka membuat mereka mudah beradaptasi untuk berbagai industri.
2. Kemampuan kecepatan tinggi : Bantalan bola alur yang dalam mampu melakukan rotasi berkecepatan tinggi dengan gesekan minimal. Ini membuat mereka cocok untuk digunakan dalam motor listrik dan mesin yang beroperasi dengan kecepatan tinggi.
3. Pemeliharaan rendah : Karena desainnya yang disegel atau terlindung, bantalan bola alur yang dalam membutuhkan pemeliharaan minimal, dan umurnya bisa lama bila digunakan dengan benar dalam kondisi yang sesuai.

E. Kekurangan: Kapasitas beban aksial yang lebih rendah dibandingkan dengan bantalan kontak sudut

Terlepas dari kelebihan mereka, bantalan bola alur yang dalam memiliki keterbatasan:

1. Kapasitas beban aksial yang lebih rendah : Meskipun mereka dapat menangani beban aksial sedang, kemampuan mereka untuk mengelola beban ini kurang dari bantalan kontak sudut. Dalam aplikasi di mana beban aksial lebih signifikan, seperti bantalan dorong, bantalan bola alur yang dalam mungkin bukan pilihan terbaik.
2. Terbatas dalam aplikasi tugas berat : Mereka tidak cocok untuk kapasitas bantalan beban yang sangat tinggi, seperti pada mesin berat, yang membutuhkan bantalan yang dapat menahan stres yang lebih kuat.

AKU AKU AKU. Bantalan rol beralur (bantalan rol silinder)

A. Jelaskan desain dan struktur of Cylindrical Roller Bearings

Bantalan rol silindris dirancang untuk membawa beban radial dan dibangun dengan rol silinder yang ditempatkan di antara dua balap (cincin bagian dalam dan luar). Tidak seperti bantalan bola, yang menggunakan bola bola, bantalan rol silindris menggunakan rol yang berada dalam kontak langsung dengan balap, meningkatkan kapasitas pembawa beban bantalan.

Komponen utama dari bantalan rol silinder adalah:

1. Balapan batin : Cincin bagian dalam, yang pas dengan poros.
2. Balapan luar : Cincin luar, yang cocok dengan perumahan.
3. Rol : Rol silindris yang berhubungan dengan balap dan dapat membawa beban radial yang lebih berat daripada bola.
4. Kandang atau spacer : Komponen ini memisahkan rol, memastikan mereka tetap berjarak secara merata dan mencegah kontak langsung, yang dapat meningkatkan gesekan.

Bantalan rol silinder biasanya datang dalam desain baris tunggal dan multi-baris, dengan desain baris tunggal menjadi yang paling umum. Rol disejajarkan dalam satu baris, tetapi konfigurasi multi-baris dapat memberikan kapasitas bantalan beban tambahan, yang berguna dalam aplikasi tugas berat.

B. Diskusikan kapasitas beban (terutama radial)

Bantalan rol silinder dirancang terutama untuk mendukung beban radial , dan kapasitas pembawa beban mereka umumnya lebih tinggi daripada bantalan bola karena area kontak yang lebih besar antara rol dan balap. Karakteristik utama kapasitas beban dalam bantalan rol silinder adalah:

• Kapasitas beban radial : Bantalan rol silindris memiliki a Kapasitas beban radial yang lebih tinggi Dibandingkan dengan bantalan bola alur yang dalam. Ini membuatnya cocok untuk aplikasi dengan gaya radial tinggi, seperti mesin berat, gearbox industri, dan poros motor.

• Kapasitas beban aksial : Bantalan rol silindris memiliki a lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

Perbandingan Kapasitas Beban (Contoh):

C. Aplikasi umum (gearbox, mesin berat)

Bantalan rol silindris biasanya digunakan dalam aplikasi di mana kapasitas beban radial tinggi diperlukan, seperti:

• Gearboxes : Kapasitas beban radial tinggi membuat bantalan rol silindris ideal untuk gearbox, terutama di mesin industri di mana beban besar ditransmisikan melalui roda gigi.
• Mesin berat : Dalam aplikasi seperti crane, peralatan konstruksi, dan mesin pertambangan, bantalan rol silindris digunakan untuk mendukung beban radial yang besar.
• Motor listrik : Meskipun mereka biasanya tidak digunakan dalam motor berkecepatan tinggi karena keterbatasan kecepatan, bantalan rol silindris digunakan dalam motor industri yang lebih besar yang menangani beban tugas berat.
• Pabrik bergulir : Bantalan ini ditemukan dalam aplikasi seperti penggilingan gulung dan peralatan pemrosesan berat lainnya karena kapasitasnya untuk membawa beban radial yang berat.

D. Keuntungan: Kapasitas beban radial tinggi

Bantalan rol silindris menawarkan beberapa keunggulan utama:

1. Kapasitas beban radial tinggi : Rol silinder mereka memungkinkan mereka untuk mendukung beban radial yang jauh lebih tinggi daripada bantalan bola alur yang dalam, menjadikannya pilihan ideal untuk aplikasi tugas berat.
2. Kinerja yang baik dalam operasi tugas berat : Mereka sangat cocok untuk aplikasi yang melibatkan beban tinggi dan kecepatan sedang, seperti di mesin industri dan peralatan mekanik besar.
3. Serbaguna dalam aplikasi industri berat : Desainnya yang kuat memungkinkan bantalan rol silinder untuk digunakan di berbagai industri, termasuk otomotif, konstruksi, penambangan, dan pembuatan baja.

E. Kekurangan: Kapasitas beban aksial rendah, tidak cocok untuk kecepatan tinggi dibandingkan dengan bantalan bola

Meskipun kapasitas pembawa beban yang kuat, bantalan rol silindris memiliki keterbatasan:

1. Kapasitas beban aksial rendah : Meskipun mereka dapat mendukung beberapa beban aksial, kapasitas beban aksial mereka terbatas dibandingkan dengan bantalan kontak sudut. Ini membuat mereka tidak cocok untuk aplikasi yang membutuhkan penanganan beban aksial yang signifikan.
2. Keterbatasan kecepatan : Bantalan rol silindris umumnya tidak cocok untuk aplikasi berkecepatan tinggi karena rol membuat lebih banyak gesekan dibandingkan dengan bantalan bola. Kekuatan gesekan meningkat dengan kecepatan, yang mengarah ke pembentukan panas dan mengurangi efisiensi pada kecepatan rotasi yang lebih tinggi.
3. Kurang kompak dari bantalan bola : Karena bentuk silinder dari rol, bantalan rol silinder cenderung lebih besar daripada bantalan bola alur yang dalam. Ini bisa menjadi batasan dalam aplikasi yang dibatasi ruang.

Iv. Perbedaan utama

A. Tipe Kontak (titik vs. garis)

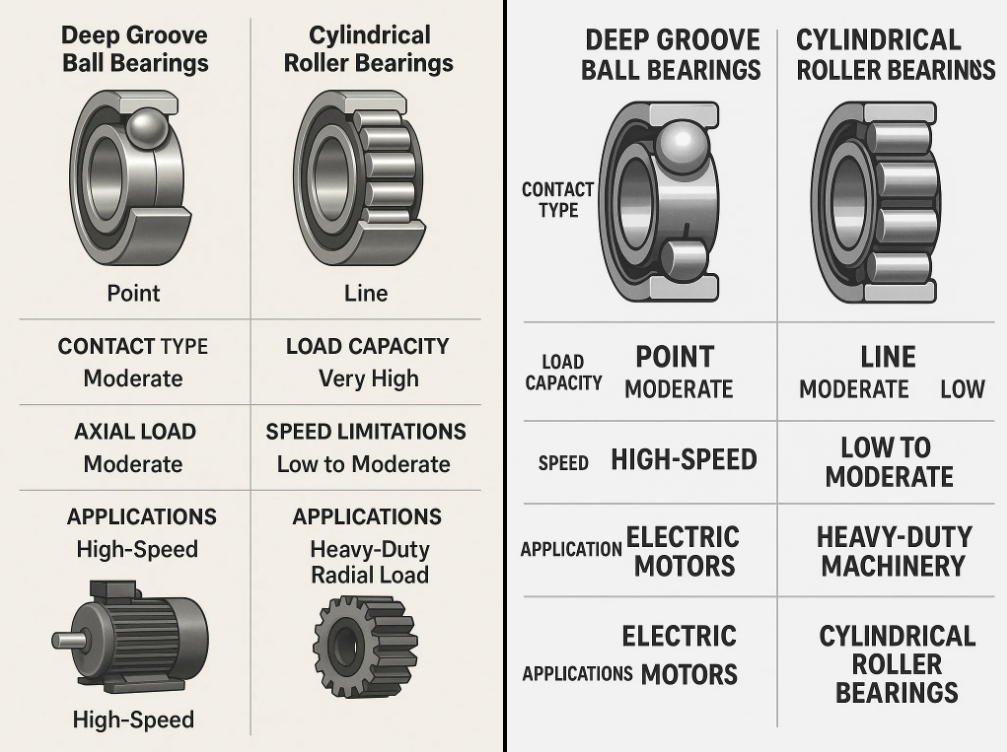

Salah satu perbedaan utama antara bantalan bola alur yang dalam dan bantalan rol silindris adalah jenis kontak antara elemen bergulir dan balap.

• Bantalan bola alur yang dalam : Kontak antara bola dan balap adalah Kontak titik . Ini berarti bahwa hanya titik kecil bola yang menyentuh balap pada waktu tertentu. Ini menghasilkan gesekan yang lebih rendah tetapi juga berarti bahwa beban didistribusikan pada area yang lebih kecil, yang dapat membatasi kapasitas beban bantalan, terutama untuk beban radial yang lebih berat.

• Bantalan rol silindris : Sebaliknya, penggunaan bantalan rol silinder kontak garis antara rol silindris dan balap. Area kontak yang lebih besar ini memungkinkan bantalan untuk menangani beban radial yang jauh lebih tinggi daripada bantalan bola, membuatnya ideal untuk aplikasi tugas berat.

B. Kapasitas beban (radial dan aksial)

Kapasitas beban kedua bantalan berbeda secara signifikan karena desain strukturalnya.

• Kapasitas beban radial :

  • Bantalan bola alur yang dalam : Kapasitas beban radial sedang. Bantalan ini dapat menangani beban radial secara efisien tetapi terbatas dibandingkan dengan bantalan rol silindris.
  • Bantalan rol silindris : Kapasitas beban radial yang sangat tinggi karena kontak saluran antara rol dan balap. Desain ini memungkinkan mereka untuk membawa beban radial yang jauh lebih besar.

• Kapasitas beban aksial :

  • Bantalan bola alur yang dalam : Kapasitas beban aksial sedang. Bantalan ini dapat menangani beban radial dan aksial tetapi lebih terbatas dalam menangani beban aksial dibandingkan dengan jenis bantalan khusus, seperti bantalan kontak sudut.
  • Bantalan rol silindris : Kapasitas beban aksial rendah. Sementara bantalan ini dapat mendukung beberapa beban aksial, kekuatan utama mereka terletak pada penanganan beban radial, membuatnya tidak cocok untuk aplikasi di mana beban aksial yang signifikan terlibat.

Perbandingan Kapasitas Beban (Contoh):

C. Keterbatasan kecepatan

Kemampuan Kecepatan adalah pembeda utama lain antara dua jenis bantalan:

• Bantalan bola alur yang dalam : Bantalan ini dirancang untuk aplikasi berkecepatan tinggi. Karena titik kontak antara bola dan balap, ada lebih sedikit gesekan, memungkinkan untuk rotasi yang lebih halus dan kecepatan yang lebih cepat. Ini membuatnya cocok untuk aplikasi seperti motor listrik, di mana kecepatan tinggi adalah umum.

• Bantalan rol silindris : Sementara bantalan rol silinder dapat menangani beban berat, mereka umumnya tidak cocok untuk aplikasi berkecepatan tinggi . Kontak garis antara roller dan balap menghasilkan lebih banyak gesekan dibandingkan dengan bantalan bola, yang meningkatkan generasi panas dan membatasi kemampuan kecepatan mereka. Bantalan ini biasanya digunakan dalam aplikasi kecepatan rendah hingga sedang, di mana beban radial berat lebih umum.

D. Aplikasi

Aplikasi utama bantalan bola alur yang dalam dan bantalan rol silinder juga berbeda karena kapasitas beban masing -masing dan karakteristik kecepatan:

• Bantalan bola alur yang dalam :

  • Umumnya digunakan dalam berkecepatan tinggi Aplikasi seperti motor listrik, pompa, kipas, dan komponen otomotif.
  • Cocok untuk mesin umum dan instrumen presisi di mana beban aksial radial dan sedang terlibat.

• Bantalan rol silindris :

  • Lebih disukai Aplikasi tugas berat Seperti gearbox industri, motor besar, turbin angin, dan mesin konstruksi.
  • Biasanya digunakan dalam sistem yang melibatkan beban radial tinggi Tetapi kecepatan yang lebih rendah, seperti pabrik rolling, crusher, dan mesin besar di industri pertambangan dan baja.

Ringkasan Aplikasi:

V. Kapan menggunakan yang mana

A. Skenario yang mendukung bantalan bola alur yang dalam

Bantalan bola alur yang dalam adalah jenis bantalan yang serba guna dan banyak digunakan, cocok untuk berbagai aplikasi. Berikut adalah skenario di mana bantalan bola alur yang dalam akan menjadi pilihan yang disukai:

1. Aplikasi berkecepatan tinggi : Jika aplikasi membutuhkan rotasi berkecepatan tinggi, bantalan bola alur yang dalam adalah pilihan yang ideal karena gesekan rendah dan kemampuannya untuk beroperasi pada kecepatan yang lebih tinggi dengan lebih sedikit pembuatan panas. Contoh umum termasuk:

   • Motor listrik
   • Fans
   • Perangkat Daya

2. Beban radial dan aksial ringan hingga sedang : Dalam aplikasi di mana kedua beban aksial radial dan sedang hadir, bantalan bola alur yang dalam unggul karena mereka dapat mendukung kedua jenis beban secara bersamaan. Beberapa contoh meliputi:

   • Pompa (sentrifugal)
   • Sistem Konveyor
   • Komponen Otomotif (mis., Alternator, hub roda)

3. Pemeliharaan rendah Applications : Ketika pemeliharaan rendah adalah persyaratan utama, bantalan bola alur yang dalam adalah pilihan yang tepat karena desain mereka yang tertutup atau terlindung yang membantu melindungi mereka dari tanah, debu, dan kelembaban. Ini membuat mereka ideal untuk:

   • Peralatan Rumah Tangga (mis., Mesin cuci, lemari es)
   • Sistem HVAC
   • Peralatan Industri dengan kebutuhan pemeliharaan minimal

4. Aplikasi kompak : Jika ruang dibatasi, bantalan bola alur yang dalam adalah pilihan yang baik karena desainnya yang relatif kecil dan kompak. Aplikasi mungkin termasuk:

   • Motor kecil
   • Robotika
   • Mesin dan instrumentasi yang ringkas

B. Skenario mendukung bantalan rol silinder

Bantalan rol silindris lebih disukai dalam situasi di mana beban radial berat adalah umum, tetapi kecepatan bukanlah perhatian utama. Berikut adalah skenario khas di mana bantalan roller silindris Excel:

1. Beban radial tugas berat Applications : Ketika aplikasi membutuhkan bantalan yang dapat menahan beban radial tinggi, bantalan rol silindris adalah pilihan terbaik karena kapasitas beban yang lebih tinggi. Contoh umum termasuk:

   • Gearbox industri (mis., di pabrik atau penambangan)
   • Mesin konstruksi (mis., crane, excavators)
   • Rol and conveyor systems di industri berat

2. Rendah hingga sedang Speed Applications : Bantalan rol silindris cocok untuk aplikasi dengan kecepatan yang lebih rendah hingga sedang, di mana kapasitas beban radial tinggi dapat sepenuhnya digunakan tanpa batasan operasi berkecepatan tinggi. Contohnya termasuk:

   • Turbin angin
   • Motor tugas berat
   • Penggemar industri besar

3. Situasi beban kejut yang tinggi : Bantalan rol silindris sangat cocok untuk aplikasi di mana bantalan mengalami beban kejut atau kekuatan berdampak tinggi. Desain mereka yang kuat memungkinkan mereka untuk menyerap kekuatan seperti itu lebih baik daripada bantalan bola alur yang dalam. Beberapa contoh meliputi:

   • Peralatan pertambangan
   • Mesin pemrosesan logam
   • Sistem kereta api dan transportasi

4. Mesin berat in Harsh Environments : Ketika kondisi operasi melibatkan tingkat kontaminasi, kotoran, atau debu, bantalan rol silinder (terutama jenis yang disegel) digunakan dalam mesin berat dan pengaturan industri. Ini termasuk:

   • Pabrik baja
   • Excavator
   • Peralatan Crusher

Perbandingan skenario cepat:

Vi. Perbedaan dan aplikasi utama

A. merangkum perbedaan dan aplikasi utama

Untuk menyelesaikannya, mari kita segera rekap perbedaan utama antara bantalan bola alur yang dalam and Bantalan rol silindris :

• Jenis Desain & Kontak :

  • Bantalan bola alur yang dalam Gunakan kontak titik antara bola dan balap, yang menghasilkan gesekan yang lebih rendah dan kemampuan untuk beroperasi dengan kecepatan tinggi tetapi dengan kapasitas beban sedang.
  • Bantalan rol silindris Gunakan kontak garis antara rol silindris dan balap, memungkinkan mereka untuk mendukung beban radial yang jauh lebih tinggi tetapi membatasi kemampuan kecepatan mereka dan penanganan beban aksial.

• Kapasitas muatan :

  • Bantalan bola alur yang dalam menangani beban radial dan aksial tetapi lebih cocok untuk beban sedang dan aplikasi berkecepatan tinggi.
  • Bantalan rol silindris unggul dalam menangani beban radial tinggi tetapi tidak dirancang untuk beban aksial yang signifikan atau rotasi kecepatan tinggi.

• Kecepatan dan pemeliharaan :

  • Bantalan bola alur yang dalam sangat ideal untuk aplikasi berkecepatan tinggi, pemeliharaan rendah, membuatnya cocok untuk motor listrik, kipas, dan peralatan rumah tangga.
  • Bantalan rol silindris Lebih cocok untuk aplikasi berat, berkecepatan rendah hingga sedang di mana kapasitas beban radial sangat penting, seperti dalam gearbox industri, mesin pertambangan, dan motor besar.

B. Tekankan pentingnya memilih bantalan yang tepat untuk kinerja yang optimal

Memilih jenis bantalan yang benar sangat penting untuk memastikan kinerja yang optimal, umur panjang, dan keandalan mesin atau peralatan. Menggunakan bantalan yang salah dalam aplikasi yang diberikan dapat menyebabkan beberapa masalah, termasuk keausan prematur, kegagalan, dan operasi yang tidak efisien, yang pada akhirnya dapat menyebabkan perbaikan dan downtime yang mahal.

Misalnya, menggunakan bantalan bola alur yang dalam Dalam mesin industri tugas berat di mana beban radial tinggi lazim akan menghasilkan kelebihan beban, panas berlebihan, dan kegagalan prematur. Di sisi lain, menggunakan Bantalan rol silindris Dalam aplikasi berkecepatan tinggi akan membatasi kinerja, karena bantalan ini tidak dirancang untuk menangani kecepatan di mana bantalan bola dapat beroperasi.

Untuk menghindari masalah ini, penting untuk:

• Pertimbangkan persyaratan beban (radial vs aksial).
• Akun untuk Kecepatan Operasi dan potensi kebutuhan untuk operasi berkecepatan tinggi.
• Mengevaluasi lingkungan di mana bantalan akan beroperasi (mis., Suhu, kontaminasi, dll.).
• Faktor dalam kebutuhan pemeliharaan dan membawa daya tahan untuk penggunaan jangka panjang.
